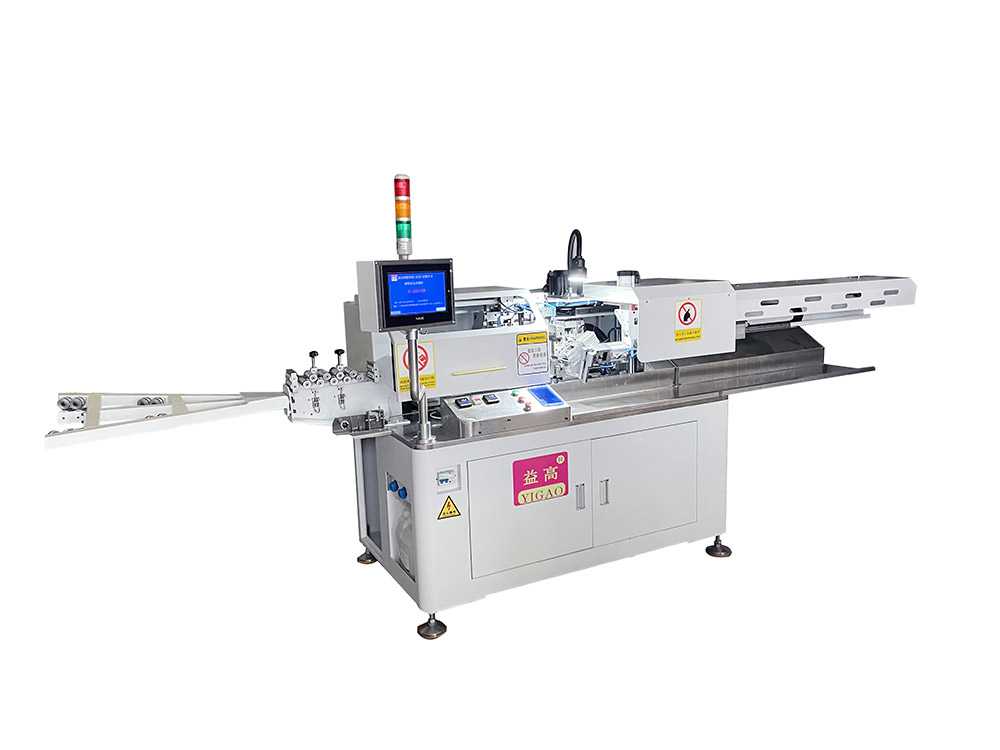

圓線全自動雙頭沾錫機YG-G22+CEW
一、工藝配置
| 1、PLC |
信捷 |
無錫 |
|
2、伺服電機 |
信捷 |
無錫 |
|
3、氣缸 |
AirTAC |
臺灣 |
|
4、感應器 |
特倫西亞 |
惠州 |
|
5、滾珠絲桿 |
TBI |
臺灣 |
|
6、直線導軌 |
上銀HIWIN |
臺灣 |
|
7、電磁閥 |
速牌 |
深圳 |
|
8、觸摸屏 |
信捷10寸 |
無錫 |
|
9、溫控器 |
BERM |
中國 |
|
10、錫水電機 |
KAMOER |
上海 |
|
11、氣壓表 |
AirTAC |
臺灣 |
二、技術參數

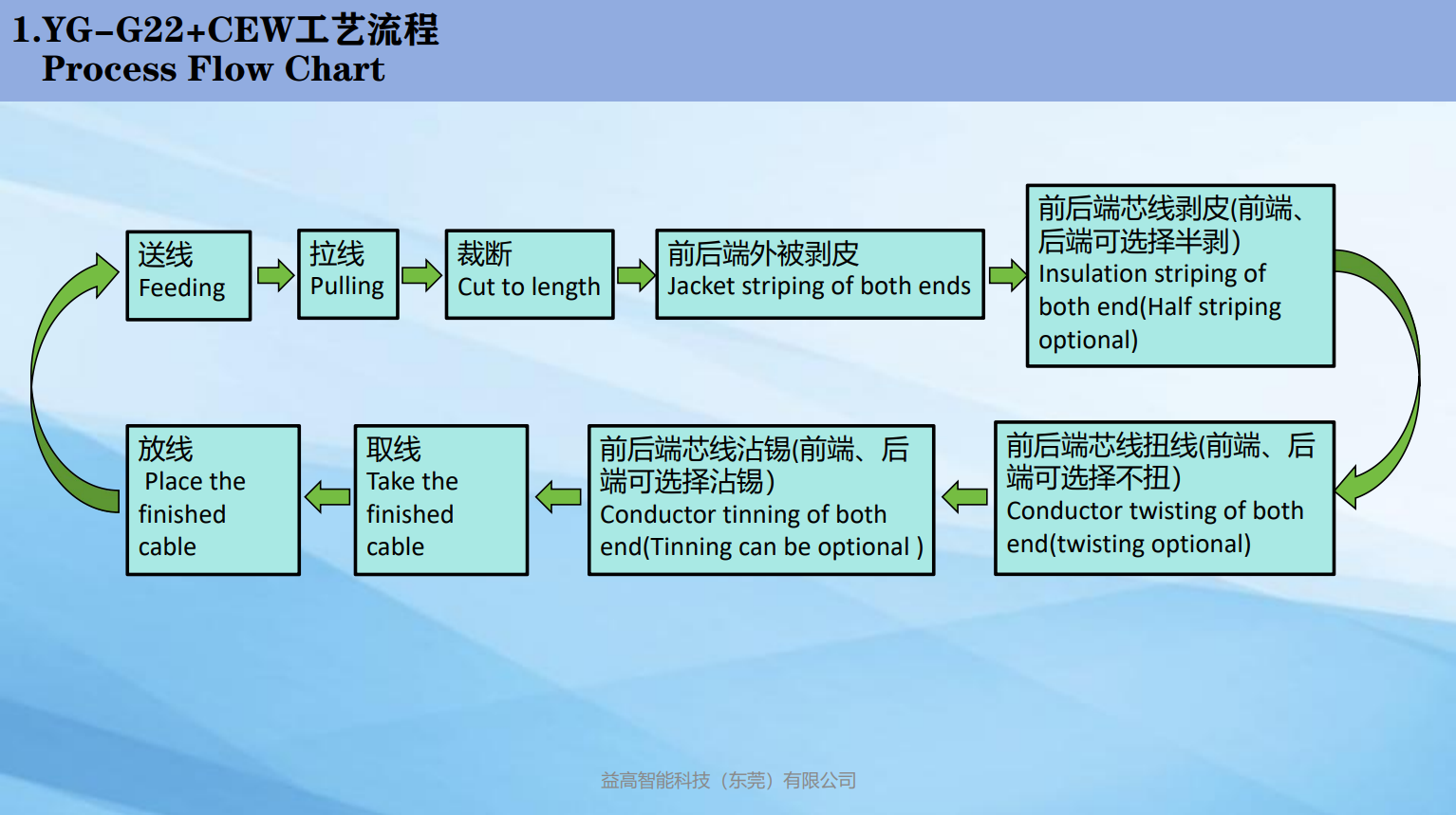

| 功 能 | 裁線、 前后端剝外皮、前后端剝芯線、前后端芯線扭線、前后端芯線沾錫 |
| 馬 達 | 12組伺服電機（總線） |
| 功 率 | 3.5KW 15nm |
| 電 源 | 220V/50HZ |
| 切斷長度 | 短線模式120mm ~ 299mm
長線模式300mm ~ 1500mm |
| 長度精度 | ±1 mm |
| 剝皮長度 | 前端外被Max 57mm、后端外被Max 196mm
前端芯線Max 24mm、后端芯線Max 19mm |
| 控制模式 | 寸動、單動及自動（連續） |
| 適用線材 | 橡膠線、PVC、硅膠線等 |
| 裁線能力 | OD6.0可同時五條 |
| 效 率 | 2000PCS/H左右（500mm） |
| 裁線臺 | 不銹鋼臺面，長度1.75米 |
| 外觀尺寸 | L3900mm*850mm*1650mm |
| 重 量 | 380Kg |
三、特點說明
采用 PLC 及人機介面觸摸屏系統運行，全伺服電機工作，采用了與常規裁線沾錫機不一樣的剝線扭線方式，能輕松快速地裁剝扭沾圓線護套線內芯外被，工作效率大大提高，巧妙的結構使得扭線不損傷芯線且規避了芯線沾錫互沾的現象，剝頭整齊規范，不良率低、效率高、產量大，操作簡單，易學易懂。
|
