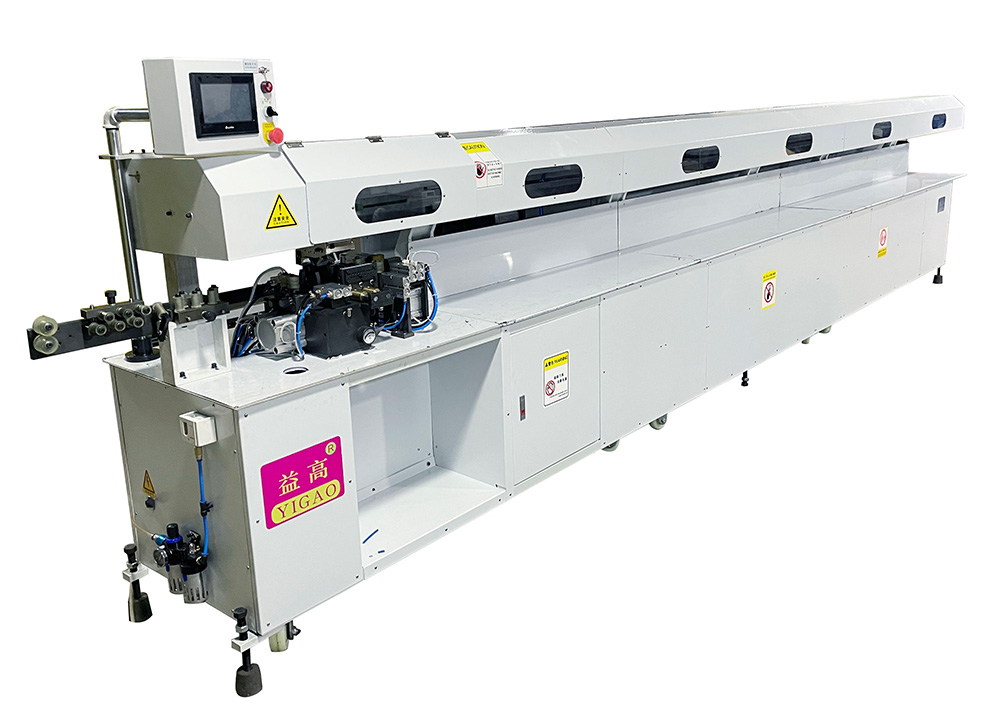

YG-5200L+T托夾式高速電腦裁線剝皮機
 一、工藝配置
| 序 號 |
品 名 |
品牌 性能 |
產 地 |
| 1 |
PLC |
三菱 |
日本 |
| 2 |
伺服電機 |
信捷 |
無錫 |
| 3 |
顯示屏 |
信捷 |
無錫 |
| 4 |
氣缸 |
SMC |
日本 |
| 5 |
電磁閥 |
AirTAC |
臺灣 |
| 6 |
磁性開關 |
SMC |
日本 |
| 7 |
電感式接近傳感器 |
OMRON |
日本 |
| 8 |
直線導軌 |
HIWIN |
臺灣 |
| 9 |
開關電源 |
明緯MW |
臺灣 |
| 10 |
同步輪 |
百成 |
佛山 |
| 11 |
同步帶 |
金龍 |
泰州 |
| 12 |
壓力表 |
山耐斯 |
浙江 |
| 13 |
過濾器 |
貝斯特 |
浙江 |
二、技術參數
| 電 源 |
220V/50HZ |
| 功 率 |
2.3KW |
| 電 機 |
伺服電機(脈沖) |
| 設備特點 |
智慧刀架 |
| 工藝流程 |
前端剝皮(半剝)、刀架張開、拉線、刀架合攏裁斷、后端剝皮(半剝)、放線 |
| 切斷長度 |
最短100mm～最長mm(設備有效長度n倍) |
| 切斷精度 |
±1mm |
| 剝皮長度 |
最短平刀前端3.5mm+后端3.5mm、齒刀前端5.0+后端5.0mm，最長前端Max30mm+后端Max30mm |
| 控制模式 |
寸動、單動及自動（連續） |
| 適用線材 |
網絡線、HDMI高清音頻線、護套線、并線、扁線、排線等 |
| 裁線能力 |
Max φ8mm 、兩條 |
| 效 率 |
2條進線、2000mm長、1500PCS/H左右 |
| 氣 壓 |
0.6Mpa～0.8Mpa |
| 裁 線 臺 |
不銹鋼臺面、長度5M |
| 外觀尺寸 |
L6700mm*W750mm*H1600mm |
| 重 量 |
850Kg |
三、特點說明
1、采用智能高端操作系統指揮設備有序工作，使送線、剝線、切線更為穩定精準，采用優質元器件，使設備品質更有保障、運行更為持久、順暢、穩固。

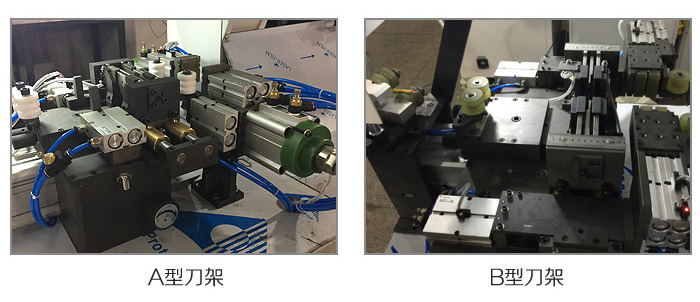

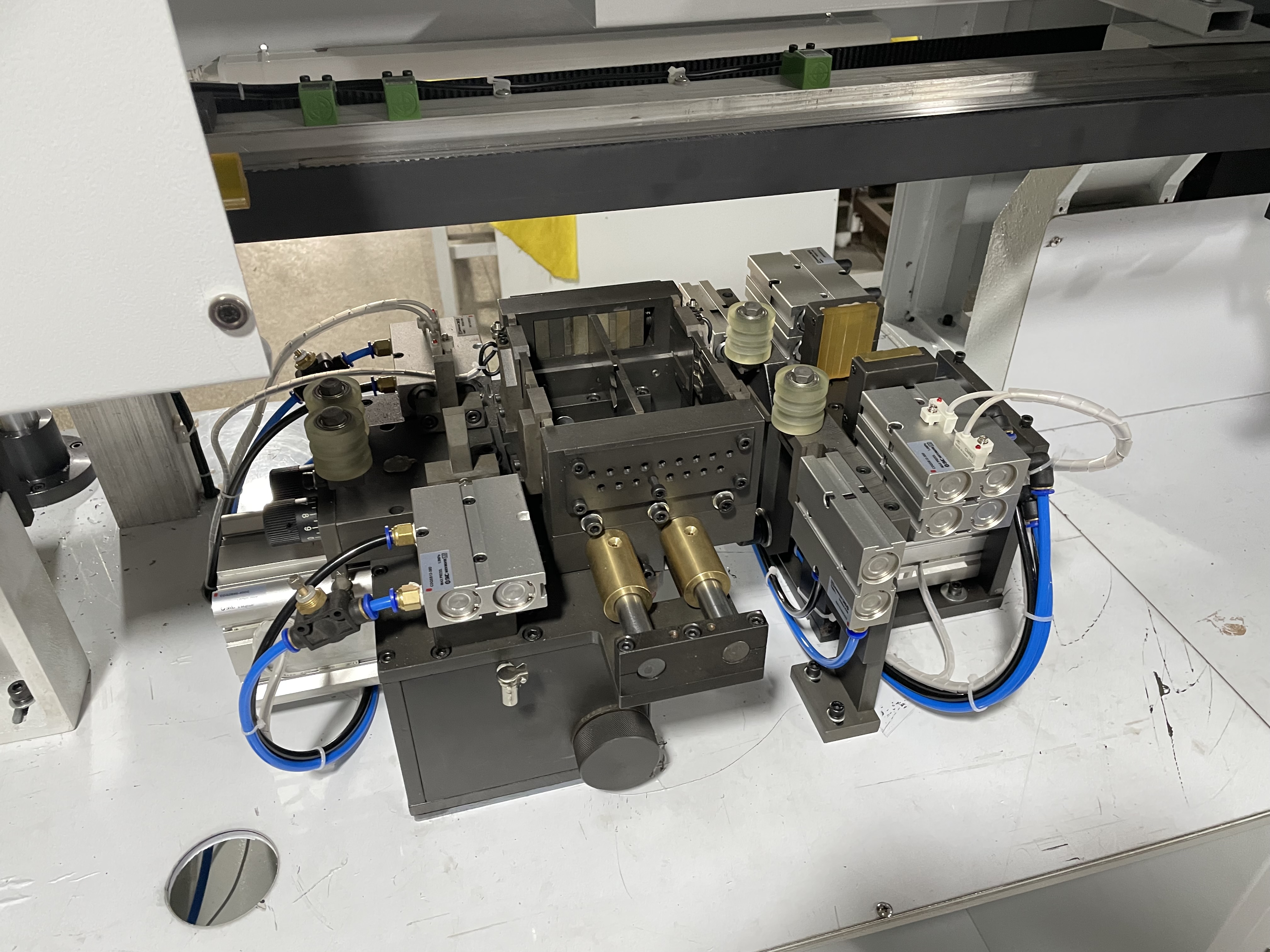

2、后托夾式刀架的設計，輕松地解決了網絡線、HDMI高清音頻線、護套線、并線、扁線、排線等拉長線能保證長度精度的問題，為超長線材的裁剝提供了有效的保障，能精確平行不下垂及不損傷內芯線，剝頭整齊規范，成功地智造出了單行程能拉1米、2米、3米、5米、8米、10米、15米、20米等多款超長機型(如需其他長度另定制) ，速度快、效率高。
3、設備整體設計符合人體工程學，配備安全防護罩、先進智慧型操作系統、便捷、一目了然，只需在觸摸屏上輸入相對應的參數，設備馬上會準確無誤地制造出無與倫比的最佳產品，且精度高，操作時帶給你美妙的舒適感和滿滿的成就感，是網絡線、HDMI高清音頻線、護套線、并線、扁線、排線加工時的好幫手。 4、運行中噪音低、電耗低、速度快、效率高，刀架下面安裝有專門掉廢皮廢料的漏斗，方便、干凈、簡單。
5、機型有YG-1600L+T、YG-2300L+T、YG-3200L+T…………………
YG-8200L+T、YG-10200L+T、YG-15200L+T、YG-20200L+T。
|
