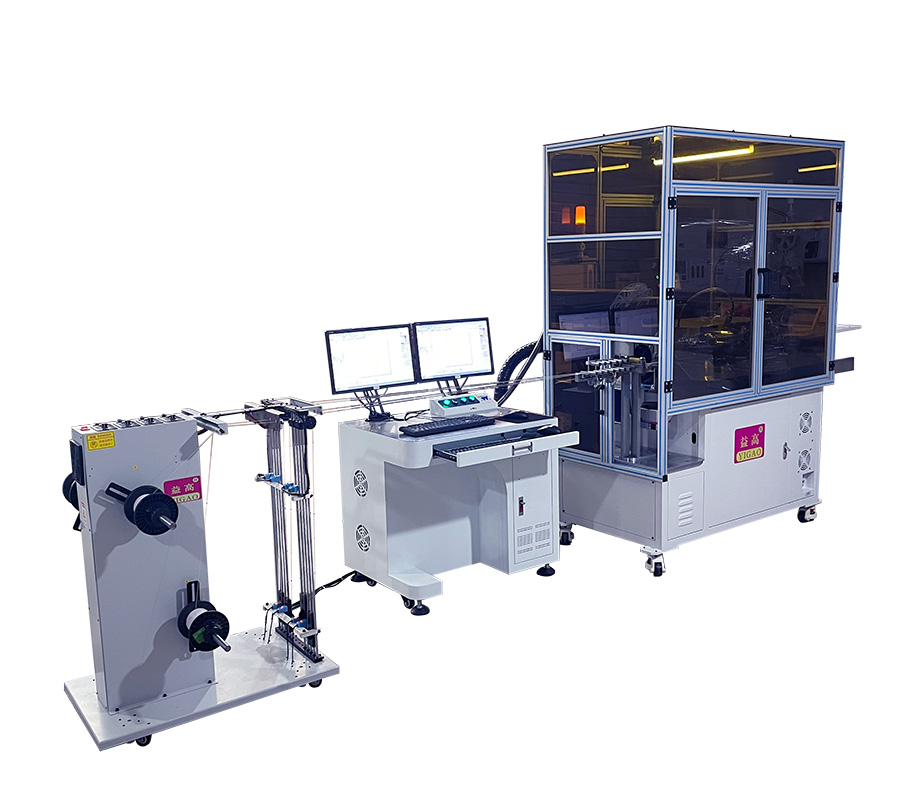

激光剝皮全自動裁線扭線沾錫機YG-G22+2G
一、主機工藝配置
| 序 號 |
品 名 |
品牌 性能 |
產 地 |
| 1 |
伺服電機 |
三菱 or 匯川 |
日本 or 中國 |
| 2 |
控制板 |
GrandUse |
臺灣 |
| 3 |
電磁閥 |
SMC+AirTAC |
進口 |
| 4 |
氣 缸 |
SMC+AirTAC |
進口 |
| 5 |
觸摸屏 |
威綸通WEINVIEW |
臺灣 |
| 6 |
滾珠絲桿 |
TBI |
臺灣 |
| 7 |
直線導軌 |
上銀HIWIN |
臺灣 |
| 8 |
光電開關 |
F&C |
臺灣 |
| 9 |
氣壓表 |
SMC |
進口 |
| 10 |
壓力表 |
SMC |
進口 |
| 11 |
開關電源 |
明緯MW |
臺灣 |
| 12 |
同步輪+同步帶 |
guitz |
東莞 |
| 13 |
螺 絲 |
304不銹鋼 |
東莞 |
二、激光機工藝配置：
| 序 號 |
品 名 |
品牌 性能 |
單 位 |
數 量 |
| 1 |
激光器 |
CO2 大威 30W（10.6波長） |
套 |
2 |
| 2 |
激光頭 |
金海創or賽浦森 |
套 |
2 |
| 3 |
高速運轉振鏡 |
賽浦森10光斑（10.6波長） |
套 |
2 |
| 4 |
場鏡 |
晶格子F160（10.6波長） |
個 |
2 |
| 5 |
擴束鏡 |
晶格子6倍擴束（10.6波長） |
套 |
2 |
| 6 |
打標卡及軟件 |
金橙子主副卡 |
套 |
1 |
| 7 |
工控主機、顯示器 |
I3CPU、4G內存、128G硬盤、WIN7系統、19寸顯示器 |
臺 |
1 |
| 8 |
立柱光路 |
CO2藍色光路 |
套 |
2 |
三、技術參數：
| 電 源 |
220V/50HZ |
| 功 率 |
2.0KW |
| 功 能 |

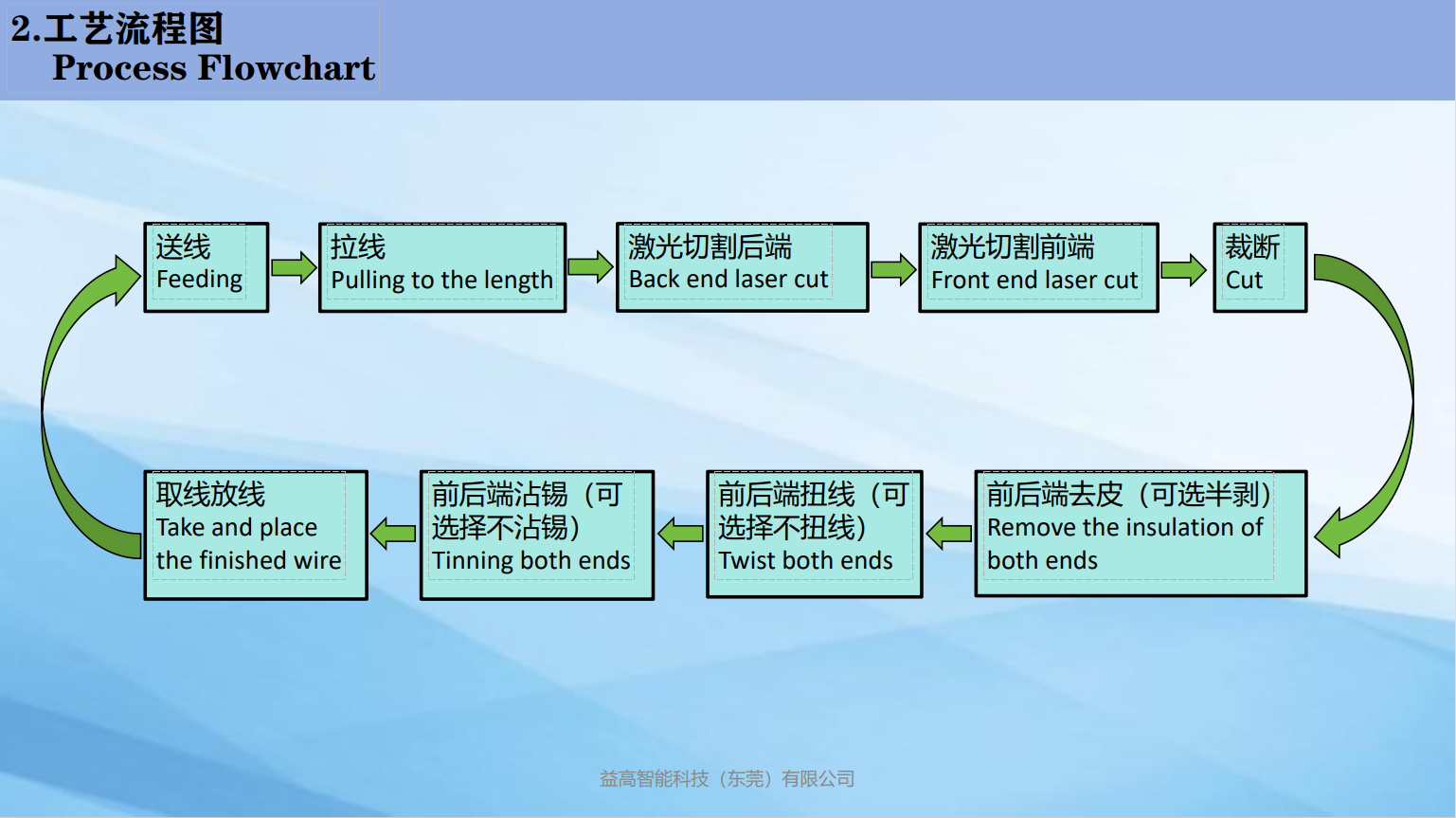

激光剝線、切線、扭線、沾錫、（絞線功能選配） |
| 激光處理型式 |
激光燒“H”型 or 燒“O”型 or 直接燒掉除皮 |
| 切斷長度 |
10mm ～ 650mm (另外長度需定制) |
| 切斷精度 |
±1mm |
| 剝皮長度 |
前后 MAX 15mm (另外長度需定制) |
| 剝線公差 |
±0.1mm |
| 進料數量 |
1 ～ ８條 |
| 線材類型 |
排線 扁線 電子線 軍工航天特殊線材等 |
| 激光機共2臺 |
2個激光器+1臺電腦主機+1臺工控主機+1臺電腦顯示器 |
| 激光器類型 |
2臺 30W CO2激光器/風冷 |
| 激光總功率 |
60W |
| 激光頻率 |
1KHz-25KHz |
| 激光波長 |
10．6um |
| 切割精度 |
±0.1mm |
| 切割速度 |
0 ～ 500mm/S |
| 電力需求 |
AC220V ±10% 16A |
| 支持圖形格式 |
DST、PLT、AI、BMP、DXF、JPG |
| 支持軟件 |
CORELDRAW PHOTOSHOP AUTOCAD AI |
| 適用材質 |
鍍銀線 FF軟排線 鐵氟龍線 鋁箔麥拉極細同軸線等 |
| 使用環境 |
潔凈無塵，無震源 |
| 空氣壓力 |
5Kgs ～ 7Kgs（需要脫皮時才用） |
| 控制模式 |
寸動、單動及自動（連續） |
| 外觀尺寸 |
L2050mm*W1150mm*H1880mm |
| 重 量 |
780Kg |
四、特點說明
1、采用高端GrandUse控制系統配合全伺服電機控制，使送線、激光剝線、切線、扭線、沾錫等位置更為精準穩定，采用優質元器件，使設備品質更有保障、運行更為持久、順暢、穩固。
2、能以高精度高效率加工航空航天設備內及軍工產品內用高端線材，使用CO2激光剝線，不會對線材導體芯部造成任何缺陷或損傷，從而確保最佳性能。
3、整體系統的設計符合人體工程學，配備激光安全窗口、先進操作系統、電腦顯示器、鍵盤、鼠標和觸摸屏顯示器，便捷、一目了然，全自動電腦控制激光剝口長度、裁線長度、扭線長度、沾錫松緊度和長度，電腦數字化操作只需在電腦上和觸摸屏上輸入相對應的參數，設備馬上會準確無誤地制造出無與倫比的最佳產品，且精度非常高，操作時帶給你美妙的舒適感和滿滿的成就感，是軍工產品制造人和航天產品制造人不可多得的好幫手。
4、電腦式自動檢測，出現氣壓低下，激光機故障、電機故障，皮帶異常等狀況時能自動停機，并將顯示出故障原因，方便迅速排除故障，缺線電腦自動提示。
5、設備運行中噪音低、耗能低、速度快、效率高且系統里帶有記憶儲存功能。
6、廢料采用強力真空發生器向下吸，煙塵廢氣采用真空煙霧凈化器處理，風量大，噪音低，凈化效率高，方便、干凈、簡單。
|
