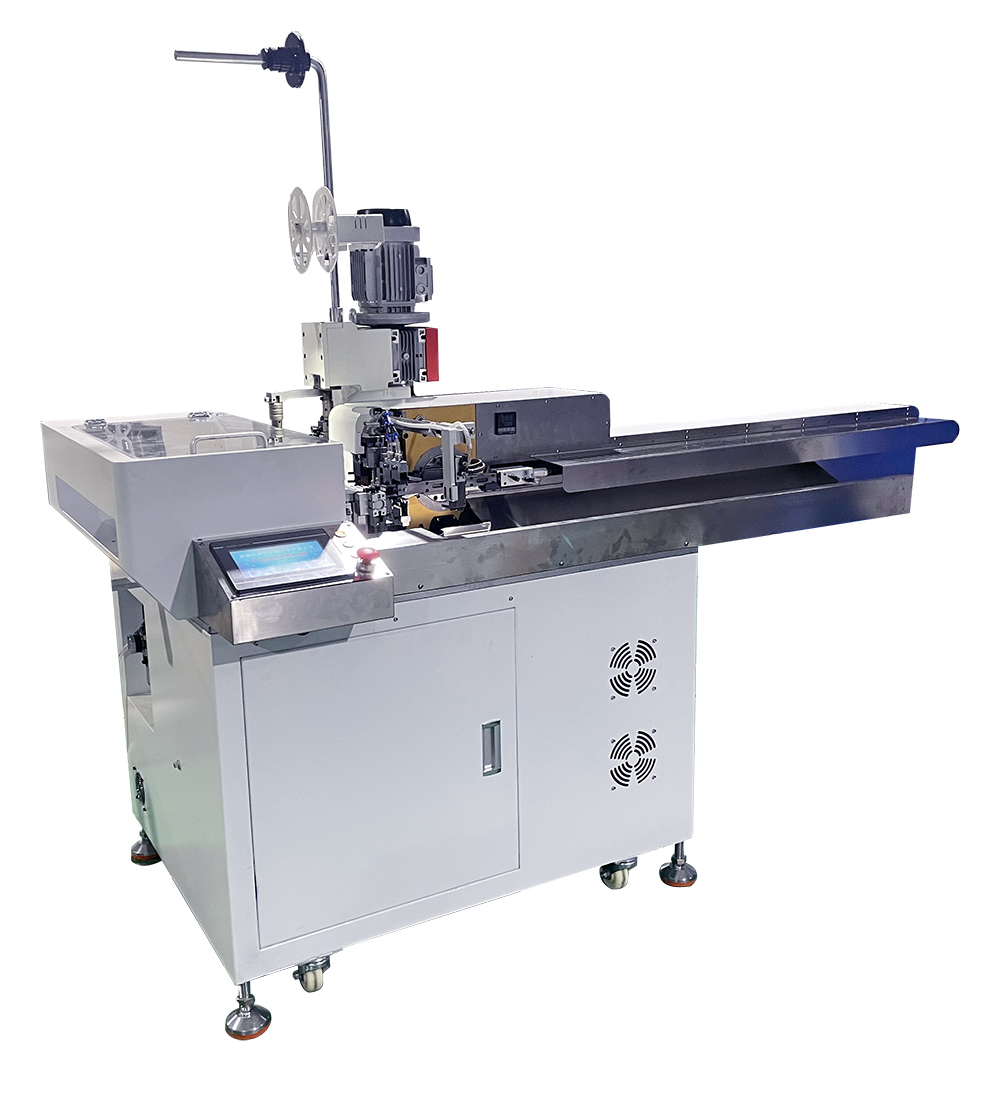

全自動圓線壓端沾錫機YG-G22+YW
一、工藝配置
|
1、單片機 |
廣用 |
深圳 |
| 2、伺服電機 |
研控 |
深圳 |
| 3、電磁閥 |
SMC+AirTAC |
進口 |
|
4、氣 缸 |
SMC+AirTAC |
進口 |
|
5、光電開關 |
臺灣嘉準 |
進口 |
| 6、氣壓表 |
日本SMC |
進口 |
| 7、同步帶 |
日本優力塔 |
進口 |
|
8、同步輪 |
guitz |
中國 |
|
9、直線導軌 |
臺灣上銀HIWIN |
進口 |
| 10、滾珠絲桿 |
臺灣TBI |
進口 |
|
11、觸摸屏 |
WEINVIEW |
進口 |
|
12、開關電源 |
臺灣明緯MW |
進口 |
| 13、近接開關 |
臺灣陽明 |
進口 |
| 14、螺 絲 |
304不銹鋼 |
進口 |
二、技術參數
| 電 機 | 研控伺服電機 |
| 系 統 | 廣用控制系統 |
| 電 源 | 220V/50HZ |
| 主機功率 | 2000W |
| 端子機功率 | 750W |
| 功 能 | 裁線、剝皮、扭線、上錫、壓端 |
| 切斷長度 | 10mm----1000mm |
| 切斷精度 | 0.1 mm±0.01L(長度) |
| 剝皮長度 | 0~8 mm |
| 剝線公差 | ±0.1mm |
| 扭皮長度 | 3mm~8mm |
| 沾錫長度 | 0.5mm~8mm |
| 空氣壓力 | 5Kgs~7Kgs |
| 控制模式 | 寸動、單動及自動（連續） |
| 適用線材 | AWG18~AWG30 |
| 配備件 | 2套刀片、1套工具、1份說明書 |
| 易損物件 | 刀片（使用壽命至少六個月） |
| 外觀尺寸 | 1250mm*780mm*1450mm |
| 重 量 | 420Kg |
三、特點說明
1、采用廣用系統配合全伺服馬達控制，使送線、裁線、剝皮、扭線、沾錫等位置更為精準穩定，采用進口元件，使設備品質更有保障、運行更為持久、順暢、穩定。
2、全電腦控制：包括裁線長度、剝口長度、半剝長度、扭線長度、扭線松緊、沾錫長度、電腦調刀（無需墊片）、助焊劑下滴頻率，下滴時間，電腦數字化操作，顯示屏上數字輸入即可。
3、采用電腦式自動檢測，出現氣壓低下，電機故障，皮帶異常等狀況時能自動停機，并將顯示出故障原因，方便迅速排除故障，缺線、無助焊劑時電腦自動提示。
4、廢料采用真空吸料方式，解決了錫水助焊劑四處飛濺的苦惱，干凈、方便、簡單。
5、機臺運行中低噪音、低耗電、高速度、高效率且電腦帶有記憶儲存功能。
6、觸摸屏調整端子壓著位置，更精確、簡單、穩定。效率高、產量大，操作簡單，易學易懂。
|
