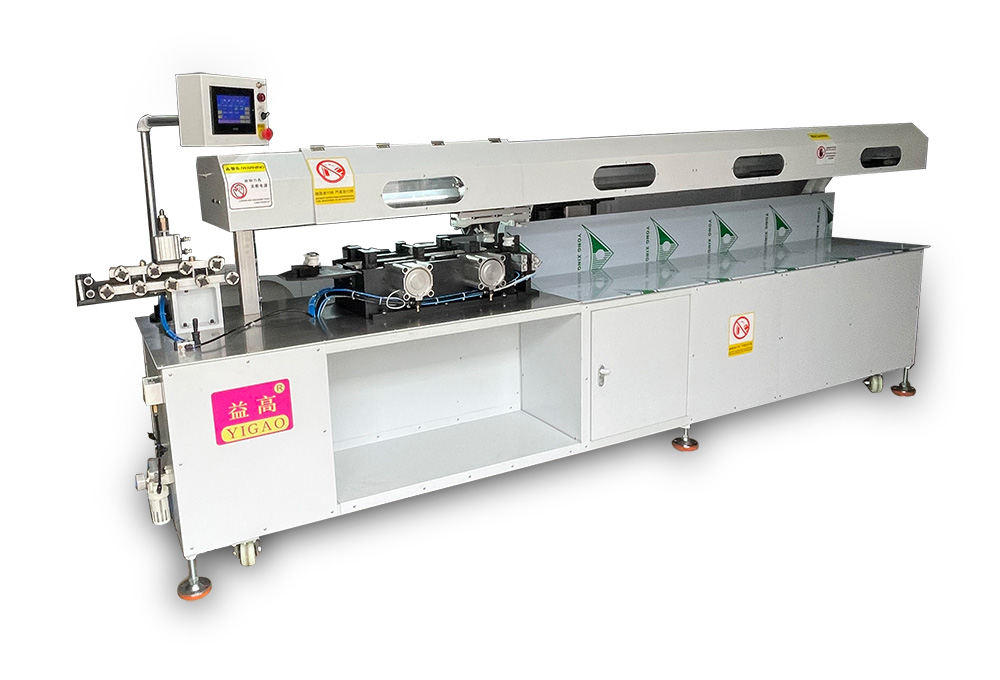

YG-2000L+BLS雙刀架長剝式高速電腦裁線剝皮機
一、工藝配置
| 序 號 |
品 名 |
品牌 性能 |
產 地 |
| 1 |
PLC |
三菱 |
日本 |
| 2 |
伺服電機 |
信捷 |
無錫 |
| 3 |
顯示屏 |
信捷 |
無錫 |
| 4 |
氣缸 |
SMC |
日本 |
| 5 |
電磁閥 |
AirTAC |
臺灣 |
| 6 |
磁性開關 |
SMC |
日本 |
| 7 |
電感式接近傳感器 |
OMRON |
日本 |
| 8 |
直線導軌 |
HIWIN |
臺灣 |
| 9 |
開關電源 |
明緯MW |
臺灣 |
| 10 |
同步輪 |
百成 |
佛山 |
| 11 |
同步帶 |
金龍 |
泰州 |
| 12 |
壓力表 |
山耐斯 |
浙江 |
| 13 |
過濾器 |
貝斯特 |
浙江 |
二、技術參數
| 電 源 |
220V/50HZ |
| 功 率 |
2.3KW |
| 電 機 |
伺服電機(脈沖) |
| 設備特點 |
智慧雙刀架 |
| 工藝流程 |
前端剝皮(半剝)、前后刀架張開、拉線、前后刀架合攏裁斷、后端剝皮(半剝)、后刀架張開、拉線放線 |
| 切斷長度 |
最短100mm～最長mm(設備有效長度n倍) |
| 切斷精度 |
±1mm |
| 剝皮長度 |
前端Min10mm～Max300mm、后端Min10mm～Max刀架長度減去前端所剝長度 |
| 控制模式 |
寸動、單動及自動（連續） |
| 適用線材 |
新能源電纜、光伏電纜、特殊硬線等 |
| 裁線能力 |
Max φ16mm |
| 效 率 |
一條進線、500mm長、500PCS/H左右 |
| 氣 壓 |
0.6Mpa～0.8Mpa |
| 裁 線 臺 |
不銹鋼臺面、長度2M |
| 外觀尺寸 |
L4150mm*W750mm*H1600mm |
| 重 量 |
680Kg |
三、特點說明
1、采用智能高端操作系統指揮整臺設備有序運動，使送線、剝線、切線更為穩定精準，采用優質元器件，使設備品質更有保障、運行更為持久、順暢、穩固。

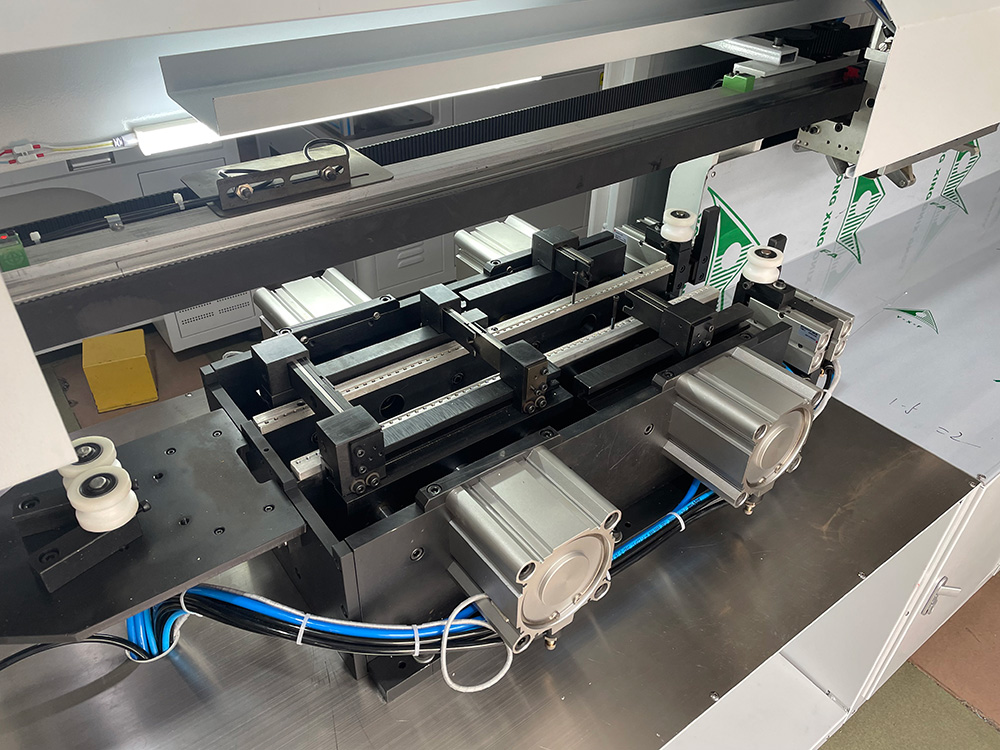

2、長剝式雙刀架的設計，輕松地解決了特殊線材，如新能源硬線、光伏硬線及其他非標硬線的前端后端半剝及前端后端剝長皮的問題。成功智造出了前端后端剝皮長度分別可達100mm、200mm、300mm、500mm、800mm、1000mm等多款雙刀架搭配的機型(如需剝更長的另定制)。
3、設備整體設計符合人體工程學，配備安全防護罩、先進智慧型操作系統、便捷、一目了然，只需在觸摸屏上輸入相對應的參數，設備馬上會準確無誤地制造出無與倫比的最佳產品，且精度高，操作時帶給你美妙的舒適感和滿滿的成就感，是新能源硬線、光伏硬線及其他非標硬線加工時不可多得的好幫手。
4、運行中噪音低、電耗低、速度快、效率高，刀架下面安裝有專門掉廢皮廢料的漏斗，方便、干凈、簡單。
5、機型有YG-1500L+BLS、YG-2000L+BLS、YG-3000L+BLS…………
YG-8000L+BLS、YG-10000L+BLS、YG-15000L+BLS。
|
